華昱分享：電子無塵廠房潔淨空調常用方案比較

目前一般是依據GB50073-2001《潔淨廠房設計規範)以及電子産品生産廠家的實際經驗等來确定電子廠房的潔淨度等級和溫濕度的要求。
在無塵車間潔淨工程的設計過程中,應根據該工程是新建工程或者是舊廠房改造工程、并結合其具體的生産工藝、生産流程等要求确定其需要的潔淨度、溫濕度。再根據該工程的具體情況，同時還要考慮到生産廠家的經濟承受能力，綜合各種因素來确定采用何種淨化方案。這樣才可設計出一個能滿足甲方生産使用要求、工程造價合理、經濟節能實用的方案。

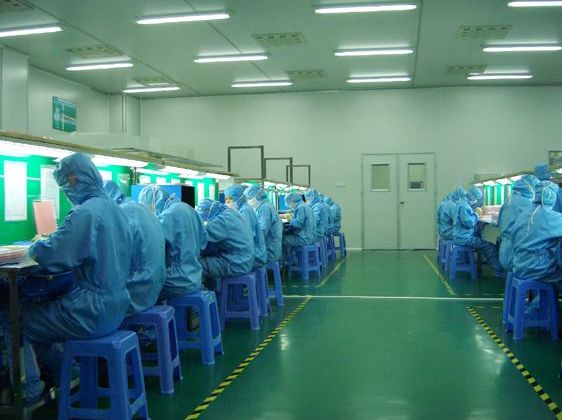

1、無塵車間的特點

LCD制屏的簡略流程爲:清洗→印刷取向膜→摩擦→密封印刷層散布隔墊物→組合一劃線和切割>LC注人→貼偏振片→制屏終檢。在本設計裏是指末端工藝的一些無塵車間，其淨化潔淨度一般爲千級或萬級或十萬級。

背光屏類無塵車間主要是這類産品的沖壓車間、組裝等無塵車間，其潔淨度一般爲萬級或十萬級。

2.室内空氣參數要求

(1)溫濕度要求溫度一般爲(24±2)℃,相對濕度爲55%±5%。

(2)新風量大由于這類車間人員比較多,可以取以下數值的最大值:非單向流潔淨室總送風量的10%-30%;補償室内排風和保持室内正壓值所需的新鮮空氣量;保證室内人每小時的新鮮空氣量大于或等于40m人

(3)送風量大爲了滿足無塵車間内的潔淨度及熱濕平衡，則需要較大的送風量。例如300m*的車間，吊頂高度爲2.5m的，如果是萬級送風量就需要300x2.5x30=22500m/h 送風量(換氣次數是大手或等于25次h);如果是十萬級,送風量就需要300x2.5x20=15000m/h的送風量(換氣次數是大于或等于15次/h)
3.空調方案的選用比較

(1)組合式空氣處理機組+冷水機組+高效送風口這是一個最傳統的淨化空調系統的設計方案。組合式空氣處理機組裏含有各種功能段，如混合段、初效過濾段、表冷段、次回風段(或中間段)、加熱段、加濕段、中效過濾段、風機段等。其冷源由冷水機組提供

工及設備安裝标準規範

1)優點

①空氣處理效果好,因空氣經過集中處理,在送風過程中被污染程度較低。送風的溫度，濕度的控制比較精确。

②比較适用于有集中冷源的或是較大的廠房。

③空調冷熱源可與廠房普通空調系統合用或獨立冷熱源。

④維修頻率較低。

⑤車間的噪聲低。

2)缺點

①需要有配套的冷凍機房或有放置熱泵機組的室外空間。另需要有放置組合式空氣處理機組的空調機房,如25000mh組空理機組,用外形尺寸爲6450mmx1850mmx2250mm左右。對于舊廠房改造項目來說比較困難空出一個20~30m的機房的

②造價高。

特點:使新風經過集中處理後再與回風混合，這樣可以減少表冷段的冷處理負擔。

這類方案一般可以适用潔淨度較高的如百級、千級或萬級、十萬級等較低的淨化無塵廠房。

(2)水冷櫃機+增壓風櫃+高效送風口 與第一種方案比較，這是相對比較簡單的空調方案。它可以大大地縮小機房的面積。水冷櫃機可以根據具體的情況布置于較小機房内或淨化車間内，增壓風櫃也可以布置于機房内或吊在機房内或在夾層内。

1)優點

①空氣處理效果較好的，處理過後的空氣在送風過程中被污染程度低。送風的溫度、濕度控制效果可以達到較好的控制。主要是在空氣處理機組(增壓風櫃)裏進行控制。

②布置靈活。自帶冷源。

③大小廠房、新舊廠房都适用。

④維修頻率較低。

⑤車間噪聲低。

2)缺點

①需要小面積的機房。需要有冷卻塔、冷卻水泵的擺放位置。

②空調機組與空調處理機組要集中布置。

③造價較低。

特點:這種方案可以是一次回風也可以是二次回風,應根據車間的具體大小情況而定。這類方案一般可以适用于潔淨度爲千級、萬級、十級等的淨化無塵廠房。

(3)分體空調櫃機+FFU送風口這是最簡易的一個空調方案,是直接将分體空調櫃機布置于車間内,并用彩鋼圍護起來,在櫃機回口處再在彩鋼闆上開回風口(帶初效過濾網);FFU。個方案适用于對室内溫濕度精度要求不高的無塵車間。

1)優點

①不需要占用機房面積,布置很靈活。

②可以滿足空氣的潔淨度。

③造價最低。如300m的無塵車間初投資約需要40萬。

④送風均勻度好。

2)缺點

①溫濕度控制較差。

②可以滿足空氣的潔淨度。③FFU的維修頻率高。

4.總結

對于常規電子廠房潔淨室空調的設計，應根據電子廠房的生産工藝要求及甲方的經濟條件來選用空調設計方案,以滿足生産工藝的要求作爲前提。一般,根據以往經驗,對于要求高的可以選用組合式空氣處理機組集中處理的空調方案;對于要求不高的,且初投資要低的,可以選用櫃機+FFU。總之,具體的方案選擇根據具體情況而定。
