潔淨實驗室恒溫恒濕空調系統的選型

下面将潔淨實驗室的功能特點與空調通風系統設備的選擇做出以下分析：

一、潔淨實驗室的特點

1.1 潔淨實驗室位置和環境的選擇

潔淨實驗室在位置選擇方面要遵從潔淨等級的設計要求，應選擇大氣含塵濃度較低，自然環境較好的區域和地段，要遠離落葉和空氣異味的場所，(如河邊、食堂周圍、動力區域等)，還要盡量避開振動或噪聲幹擾的區域。

選擇實驗室周圍的位置、地形、環境時，要與精密設備、精密儀器、儀表等允許環境振動值進行分析權衡。

1.2 潔淨實驗室牆體圍護的标準

潔淨實驗室的污染源一般主要是大氣中含塵、含菌、塵粒和微生物以及實驗人員的發塵、實驗設備和實驗操作過程中的産塵等。因此建築圍護結構質量和建築施工方法對保持和提高潔淨實驗室的标準具有重要意義。

潔淨實驗室的外圍護結構如門窗、牆闆、吊頂闆、高效過濾器、電器燈具等方面要充分考慮其保溫、隔熱、防火、防潮、密閉性能好的要求，做到不産塵、無裂痕、可擦洗、耐潮濕，闆縫平齊密封，壓縫條平直縫隙小。地面則力求做到耐磨、耐沖擊、耐火、耐侵蝕性好，不易産生靜電，表面不易附着塵粒。

1.3 潔淨實驗室的整體布局設計

潔淨實驗室的平面和空間設計，應将潔淨實驗區和人員淨化、設備材料淨化和其他輔助用房進行分區布置。同時應考慮實驗操作、工藝設備安裝和維修、氣流組織型式、管線布置以及淨化空氣調節系統等各種技術設施的綜合協調效果。

實驗室内各種固定技術設施(如送風口、照明器、回風口、各種管線等)的布置，宜首先考慮淨化空氣調節系統的要求。

潔淨室空氣潔淨度等級的檢驗，驗收時應以動态條件下測試的塵粒數爲依據。對于空氣潔淨度爲5級的潔淨室内大于等于5微米塵粒的計算應進行多次采樣。當其多次出現時，方可認爲該測試數值是可靠的。

确定潔淨實驗室空氣潔淨度等級時，首先要滿足實驗内容和實驗儀器設施對空氣潔淨度的要求，然後還要根據實驗操作步驟和實驗程序布局綜合考慮各個實驗區域的不同淨化等級要求，從而做到既滿足淨化要求又節約成本支出。

1.5 潔淨實驗室的空氣淨化調節系統

一般情況下,5級、6級潔淨區控制溫度爲20℃～24℃,相對濕度爲45%～65%;7級、大于7級潔淨區控制溫度爲18℃～28℃,相對濕度爲50%～65%。對潔淨室溫、濕度無特殊要求時,溫度應控制在18℃～26℃,相對濕度控制在45%～65%。

此外，空氣氣流速度、送風量和新風量要符合淨化室實驗設施和人員的要求。因爲淨化實驗室是一個相對獨立密閉的空間，在保持溫度、濕度、空氣流速流量的同時，還要采取措施補償室内排風和保持室内正壓(或負壓)值所需的新鮮空氣量。

随着潔淨度要求的不斷提高，還需要用到超高效過濾器, 那麽要求空氣處理機組也至少要配置初效、中效、亞高效過濾器系統, 這樣對機組的強度要求更高, 對空氣處理機組送風機的壓頭會更大，而對于生物潔淨實驗室，含菌量也是主要控制參數之一，在空氣淨化處理方法上一般應增加過濾器，不僅可以有效的濾去空氣中的塵埃，也可以阻斷細菌和病毒在空調系統中傳播和擴散，特别是高效過濾器，對于大氣中浮遊的病毒、細菌的捕捉效率實際上能達到100%，也可采用有效防止過濾器細菌滋生的過濾器。如含抗菌劑INTESEPT的過濾器、二氧化钛過濾器等，過濾器要定期更換。

二、淨化實驗室對空調通風系統的要求

爲了使潔淨實驗室室内保持所需要的溫度、濕度、風速、壓力和潔淨度等參數，最常用的方法是向室内不斷送入一定量經過處理的空氣，以消除潔淨室内外各種熱濕幹擾及塵埃污染。爲獲得送入潔淨室具有一定狀态的空氣，就需要一整套設備對空氣進行處理，并不斷送入室内，又不斷從室内排出一部分來，這一整套設備就構成了潔淨空調系統。

2.1 空調系統應能夠對潔淨實驗室的淨化等級參數進行綜合控制

潔淨空調系統分爲集中式與分散式，集中式潔淨空調系統又稱中央空調，所有空氣處理設備(風機、粗、中、高效過濾器、加熱器、冷卻器、加濕器、除濕器和制冷機組等)都集中在空調機房内，通過輸送管道将精密控制處理後的空氣分配給空氣末端裝置，送到淨化實驗室裏，以不同換氣次數和氣流形式來實現潔淨實驗室不同的潔淨級别。

這種空調系統熱源和冷源集中，對空氣的基本參數的調整易于實現，它處理空氣量大，也便于淨化參數控制，運行可靠，是目前大型集群式淨化實驗室的首選方式。

分散式潔淨室空調系統大多局限于局部實驗室需要淨化處理的情況，把單獨的空調處理系統安置在淨化實驗室或淨化實驗室的不同區域，在出風口通過各類過濾器和淨化裝置如風機過濾單元(FFU)對空氣進行淨化處理，每一個末端處理系統可以單獨對空氣參數進行調節，也可以實現對不同淨化實驗室淨化等級的控制。

2.2 空調通風系統必須使潔淨實驗室維持一定的正壓或負壓

潔淨實驗室中，機械儀器設備潔淨室和一般生物潔淨室都是采用正壓維持, 但對于使用有毒、有害氣體或使用易燃易爆溶劑以及其他有特殊要求的潔淨實驗室則采用負壓控制。

潔淨實驗室維持一定的正壓是保證潔淨室不受或少受污染、是維持設計潔淨度等級必不可少地條件之一。即便是負壓潔淨室，它也必須有不低于它潔淨度級别地相鄰房間或套間維持一定的正壓，負壓潔淨室的潔淨度才能得以維持。

潔淨室正壓值是指門窗全部關閉狀态下，室内靜壓大于室外靜壓的數值。它是通過淨化系統送風量大于回風量和排風量的方法來達到。不同等級的潔淨實驗室以及實驗室内潔淨區與非潔淨區之間的靜壓差，應不小于5Pa，潔淨區與室外的靜壓差，應不小于10 Pa.。

此外，潔淨實驗室對于風量，風速等各項指标的技術要求也都非常嚴格，因此，空調系統必須能夠滿足對其參數進行精确的控制。

2.3 空調系統低噪聲低能耗指标是提高淨化實驗室質量的重要因素

淨化實驗室内的噪聲不僅會使實驗人員産生煩惱效應和困倦現象，還會對語言通訊、精密儀器和設備造成幹擾，影響工作效率和實驗進展。

潔淨實驗室的靜态噪聲來源有很多，但主要的來源還是空調通風系統和局部淨化設備運行噪聲。靜态噪聲的大小與潔淨室氣流流型、換氣次數等因素有關，但關鍵在于淨化空調系統的合理布置及合理的降噪措施。

因此低噪聲是淨化實驗室對空調通風系統的必然要求

多年以來，潔淨空調通風系統的高能耗是潔淨實驗室發展的瓶頸，資料顯示，潔淨實驗室的能耗是一般寫字樓的10倍到30倍，其能耗主要體現在空氣的處理和輸送上，在強調可持續發展的總體思路下，必須采取現實有效的節能降耗措施，逐步淘汰高能耗的落後産品，大力發展和應用體現時代科技水平的新型節能系統。

2.4 對空調通風淨化系統的穩定性和可靠性有相當高的要求

例如生物培養室：是進行微生物培養、組織培養、細胞培養等的用房。要求的環境條件相當嚴苛，包括溫濕度、光照、空氣、水分、酸堿度等及滅菌消毒等措施，這就對空調通風和空氣淨化設施和整套系統提出了更高的要求。

即使是對于普通淨化實驗室的要求，例如電子、航天航空、光電子等，對恒溫、恒濕、潔淨、無菌、防振、防輻射、防電磁幹擾等也有别于普通舒适性空調系統。另外，還有一些飼養生物實驗所需動物的房間，雖然從嚴格意義上來說不屬于實驗室，但對于實驗有着重要的意義，要有良好的殺菌滅毒功能，就淨化和對空氣環境的處理方面對空調通風和潔淨等級有着許多特殊的指标。 三、潔淨實驗室對空調通風系統的選型

用于潔淨實驗室的空調通風系統有兩類，一類是集中式、一類是分散式。前者适用于集群式、多房間、多要求、多功能的潔淨實驗室，優點是便于管理，遠離噪聲、降低成本。後者适用于規模較小的潔淨實驗室或有着單獨特性要求的實驗室，優點是控制精細、針對性強。

3.1 選型原則一定要滿足淨化要求

在選型實際中，人們往往會根據資金、能耗來選擇空調的類型，忽略了選型的根本是爲了滿足需要，滿足淨化标準要求。

在選型之前，一定要領會淨化實驗室的用途和實驗内容、實驗儀器設備、實驗對象對空氣參數和環境要求的具體事項，然後有的放矢地提出有針對性的淨化标準，應該考慮的内容要包括：實驗室的面積、樓層高度、實驗室的總高度和淨化實驗室圍護後的高度;希望達到的溫度、相對濕度、風速、靜壓、靜壓差等;實驗室内要求的潔淨等級、噪聲标準、無菌要求等等，綜合考慮這些因素後，提出一個适宜的資金要求，從而确定空調通風系統的具體形式和類型。

3.2 空調通風系統的選擇既要量力而行又要酌情而動

潔淨實驗室之所以潔淨，是因爲首先使用特殊的工藝阻隔空氣與使用空間的自由交流，然後借助于人工的方式把空氣處理之後輸送到使用空間，當然這裏既要輸送新風也要輸送濁風，所謂濁風就是把使用空間内的空氣輸送給外界經過處理後使之成爲潔淨的空氣重新輸送回使用空間。

其原理可以用下面的流程圖來簡示：空氣氣流→初效空氣處理→空調→中效空氣處理→風機送風→淨化管道→高效送風口→潔淨室→帶走塵埃→回風夾道→新風、初效空氣處理。

用于潔淨實驗室的空調通風系統主要由空氣處理設備、粗高中效過濾器、空氣輸送設施和局部淨化設備組成，這些設備類型各異、作用不同。

3.2.1空氣處理設備：

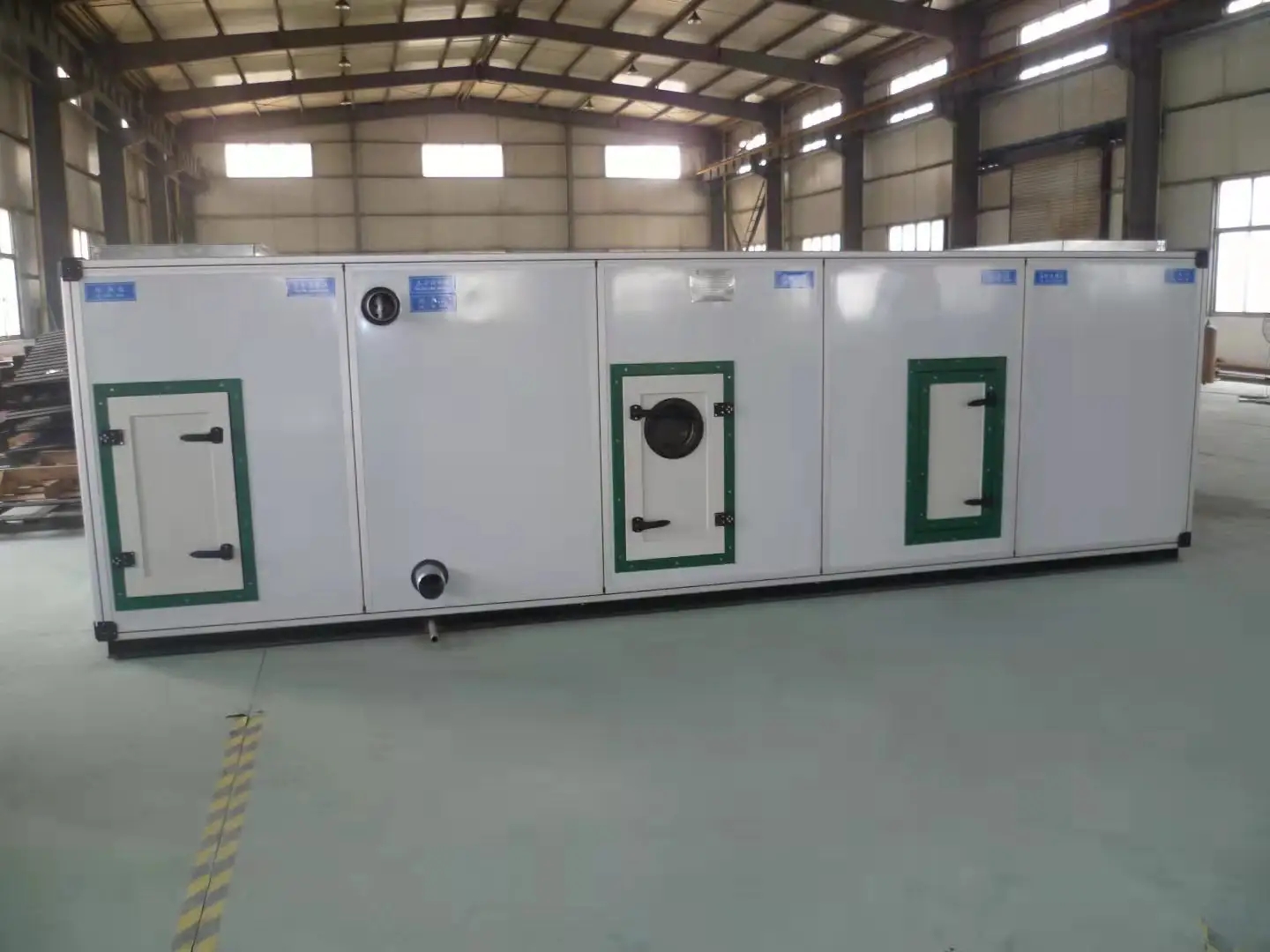

空氣處理設備一般是由空調器(AHU)、新風機組(MAU)和循環機組(RAU)組成的一整套機組，是空調淨化系統常用的空氣熱濕交換和空氣淨化處理設備。

适用于具有一定規模的淨化實驗室，但要求其他過濾器和淨化裝置的整體配合，投資相對較高。比較小型的實驗室空氣處理裝備是采用分立式的小型設備組成，例如把冷暖空調機作爲冷熱源，對空氣進行溫度濕度的簡單處理，然後配備風機過濾器單元(FFU)對空氣進行潔淨處理，是一種比較簡易的淨化方案。 3.2.2各類空氣過濾器：

按過濾器對空氣處理的效率、阻力、容塵量等性能進行 分類，可将過濾器劃分爲粗效、中效、高效、亞高效、高效和超高效六大 類。每種過濾器對塵埃微粒的處理能力不一樣，因此它們被應用在各種不的功能段上，如果選用正确、使用合理就能使之發揮作用，否則，就會适得其反。

3.2.3風機和送風管道：

送風風機一般設在空調機組内，要根據整體管道和空調通風量選擇風機，壓頭較大雖然可以滿足克服系統阻力的要求，但會增大能耗和噪聲，較好的選擇是考慮變頻風機，這可能會增大投入但可以使送風量依系統阻力變化自動調節，并且可以做到節能降噪。送風管道要做好保溫和降噪，必要時應加增消聲裝置。

3.2.4局部淨化設備：

包括風淋室、自淨器、潔淨工作台和電子滅菌裝置等 風淋室是在潔淨實驗室入口處單獨設置一個局部潔淨室，當打開風淋室的門進入到風淋室後，經過中效和高效過濾器過濾的空氣氣流，其速率會達到≥25m/s的高速，則進入實驗室的人員和設備表面附着的塵埃微粒會被吹落淨化，是潔淨實驗室的必備設施。其他局部淨化設備要根據不同的淨化要求和實驗室類型酌情選擇。
